Gearrtha tomhsaire éadrom ar líne fadtá sé le cornaí miotail tanaí a mhaolú agus a ghearradh i faid réamhshocraithe. Úsáidtear an leithead solais seo go forleathan go forleathan sa tionscal próiseála miotail, go háirithe chun beachtas a ghearradh ar chruach carbóin fuar-rollta, cruach dhosmálta, agus miotail neamhfheiriúla.
Soláthróidh an t -alt seo anailís mhionsonraithe ar an gcroí -struchtúr, ar an sreabhadh próisis, ar na príomhpharaiméadair theicniúla, agus ar na buntáistí lárnacha a bhaineann le Meaisín Fad a ghearradh ar thomhas éadrom, ag soláthar tuiscint níos doimhne do léitheoirí ar an trealamh próiseála an -éifeachtach seo.
A gearrtha tomhsaire solais go dtí an meaisín fadIs iondúil go mbíonn codanna éagsúla ann a oibríonn le chéile chun próiseáil éifeachtach agus bheacht a bhaint amach. Is iad seo a leanas na príomh -chomhpháirteanna de thomhsaire solais gearrtha go líne fad:
Tralaí a luchtú le haghaidh tomhsaire solais gearrtha go fad líne: Iompraíonn sé cornaí miotail ón limistéar stórála go dtí an díchill.

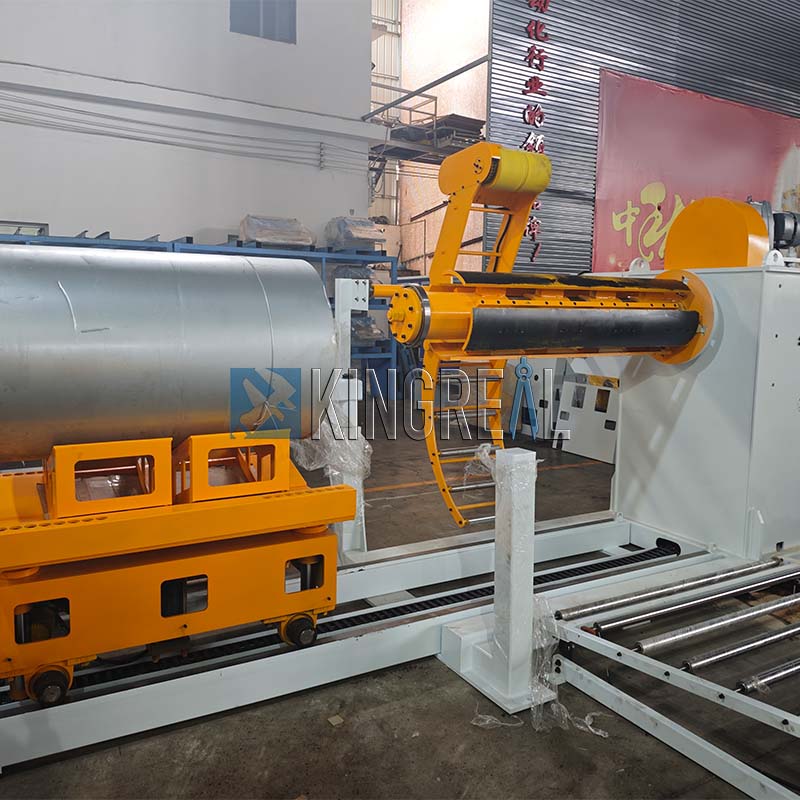

Dearcóir le haghaidh tomhsaire solais a ghearradh go dtí an líne fhad: scaoileann sé na cornaí miotail le haghaidh próiseála ina dhiaidh sin.
Preas Preas le haghaidh Tomhsaire Solais a ghearradh ar an líne Fad: Cinntíonn sé go bhfanann na cornaí cobhsaí le linn próiseála.
Aonad leibhéalta le haghaidh tomhsaire solais a ghearradh go líne fad: leibhéil na cornaí chun deireadh a chur le haon lúbadh agus cruinneas a chinntiú le linn próiseála ina dhiaidh sin. Tá aonaid leibhéalta sé chéim, ceithre chéim, nó dhá chéim ar fáil, ag brath ar riachtanais na gcustaiméirí.
Droichead sochorraithe, gléas treorach agus ceartúcháin, agus meicníocht méide: Treoraigh agus cuir an bhileog chorna, ag cinntiú go bhfanann sé sa suíomh ceart le linn an phróisis lofa.
Gléas laminating le haghaidh tomhsaire solais gearrtha go líne fad: Roghnach, cuireann sé scannán cosanta i bhfeidhm ar dhromchla na bileoige.
Meaisín lomadh le haghaidh tomhsaire solais gearrtha go dtí an meaisín fad: laghdaíonn sé an leathán coiled le vileoga ar fhad réamhshocraithe. Is féidir le meaisíní lofa a bheith meicniúil nó hiodrálach, ag oiriúnú d'ábhair agus do thiúsanna éagsúla.
Tábla iompair le haghaidh tomhsaire solais gearrtha go fad Meaisín: Iompraíonn sé na bileoga lofa go dtí an chéad chéim eile próisis.

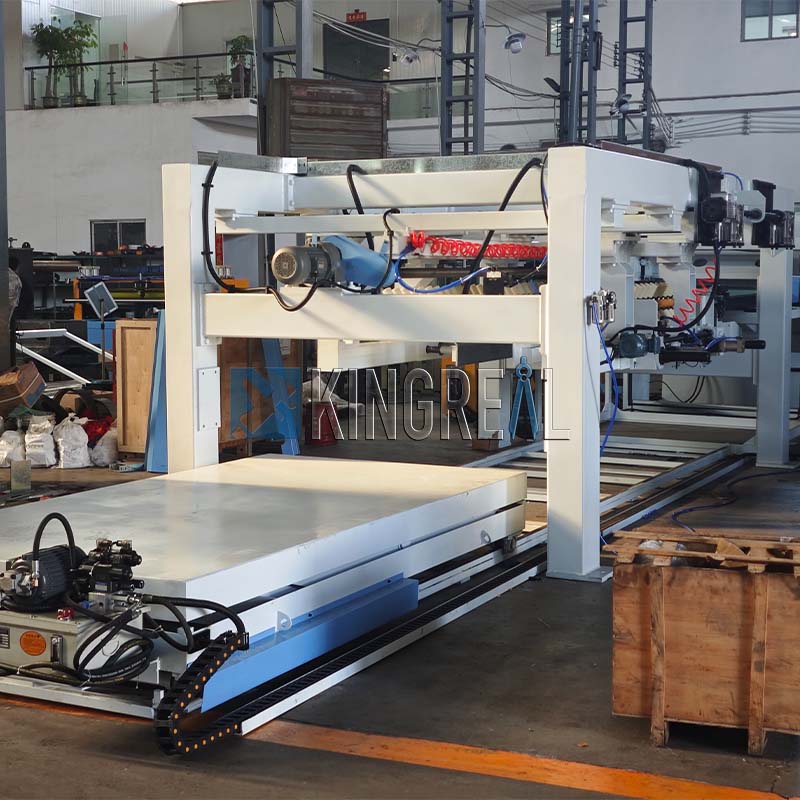

Raca cruachta neomatach, ardán tógála hiodrálach, agus tábla sorcóir iompair: Déanann na gléasanna seo cruachta agus iompar a uathoibriú, ag feabhsú éifeachtúlachta.
Córais rialaithe hiodrálacha agus leictreach: cumhacht agus rialú an líne táirgthe iomlán, ag cinntiú oibriú comhordaithe na gcomhpháirteanna uile.
Tá na comhpháirteanna go léir faoi rialú PLC, ag cinntiú go bhfuil ardleibhéal uathoibrithe agus iontaofachta ann.
 |
 |
 |

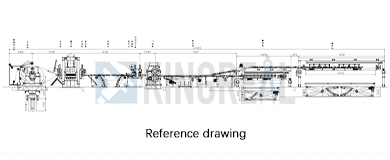

Ardaitheoir Coil ---- DECOILER ---- SORBER SOLBBER + ROLL PINCH + Meaisín Réamh-Leibhéil ---- Droichead Lúibe ---- Treoir Taobh ---- Beachtas Meaisín Leibhéal 5-Rollaer (Rialú Servo) ---- Luath Luas Ard
Ábhar
CR, Galvanized, Cruach Brataithe Dath, Cruach Dhosmálta
Raon tiús
0.2-2mm / 0.3-3.2mm
Raon leithead
1250/300/1500/1600/1800/2000mm
Meáchan coil
10/15/20T
Coil I.D.
508mm
Fad gearrtha
500-4000mm; 500-6000mm
Luas oibre
0 ~ 120m/min (meánluas 0 ~ 60m/min)
Tomhsaire Solas an -Uathoibríoch gearrtha go dtí an líne fhad
Angearrtha tomhsaire solais go dtí an meaisín fadÚsáidtear córas PLC le haghaidh rialaithe go hiomlán uathoibrithe. Ní hamháin go gcomhordaíonn an córas seo oibriú comhordaithe na gcomhpháirteanna éagsúla ach soláthraíonn sé monatóireacht fíor-ama ar na próisis táirgthe go léir. Déanann an PLC paraiméadair trealaimh a choigeartú go huathoibríoch bunaithe ar choinníollacha oibriúcháin, ag cinntiú go bhfuil an t -iomlán is fearr ag an tomhsaire solais ar fad. Ina theannta sin, tacaíonn an córas le feidhm athshocraithe paraiméadair thapa, ag oiriúnú go solúbtha do riachtanais próiseála athraitheacha agus do choinníollacha táirgthe, rud a fheabhsaíonn go mór inoiriúnaitheacht an ghearrtha an tomhsaire solais go dtí an meaisín fad.
Córas tomhais uathoibríoch le haghaidh tomhsaire solais gearrtha go líne fad
Le feiste tomhais uathoibríoch ardchruinnithe, taispeánann an córas an fad gearrtha agus an méid táirgthe i bhfíor-am, ag cinntiú go gcomhlíonann gach táirge caighdeáin phróisis. Ag baint úsáide as braiteoirí comhtháite agus aonad próiseála sonraí, críochnaíonn an córas cigireachtaí tríthoiseacha i milleasoicindí agus cuireann sé na sonraí seo ar ais chuig an gcóras rialaithe PLC.
Cuireann an modh rialaithe lúb dúnta seo ar chumas an tomhsaire solais a ghearradh go dtí an meaisín fad chun paraiméadair phróiseála a choigeartú go dinimiciúil bunaithe ar shonraí tomhaiste, ag cinntiú cruinneas gearrtha cobhsaí laistigh de ± 0.1mm agus ag feabhsú go suntasach comhsheasmhacht táirgí.
Cosaintí Il -Sábháilteachta le haghaidh Tomhsaire Solais Ghearr
Tá meicníocht dhéchosanta ann de ghléas stad éigeandála agus córas aláraim chliste. Baineann an ciorcad sábháilteachta úsáid as an PLC le haghaidh monatóireacht ar stádas fíor-ama.
Má bhraitear comhartha neamhghnácha, spreagann an córas feidhm chosanta laistigh de 0.5 soicind, rud a choisceann go héifeachtachgearrtha tomhsaire solais go dtí an meaisín faddamáiste agus díobháil phearsanta.
Léiríonn córas inchloiste agus aláraim amhairc an suíomh locht ag an am céanna, ag cuidiú le hoibreoirí foinse na faidhbe a aimsiú go tapa agus an meán -am freagartha locht a laghdú 40%.
Beathú servo le haghaidh tomhsaire solais gearrtha go líne fad
Baineann córas beathaithe faoi thiomáint servo le teicneolaíocht braite lúb dúnta cruinneas suíomh ± 0.05mm. Baineann an mótar servo úsáid as ionchódóir chun aiseolas fíor-ama a sholáthar ar an suíomh beathaithe, ag comparáid agus ag cúiteamh go dinimiciúil i gcoinne an luach réamhshocraithe.
I gcomparáid le modhanna traidisiúnta beathaithe hiodrálacha, tá luas freagartha an chórais servo 60% níos tapúla agus tacaíonn sé le coigeartú oiriúnaitheach le haghaidh athruithe tobann i dtiús ábhair, rud a chiallaíonn go bhfuil sé oiriúnach do tháirgeadh solúbtha de tháirgeadh ard-éagsúlachta, baisce beag.
Cóireáil teasa táthú le haghaidh tomhsaire solais gearrtha go fad an mheaisín
Déantar cóireáil faoisimh struis ar gach táthaithe struchtúir cruach i bhfoirnéis mhór. Laghdaíonn an próiseas seo go héifeachtach strus táthú iarmharach agus leathnaíonn sé saol trealaimh os cionn 30%. Tá seans ann go mbeidh scoilteadh tuirse faoi ualaí ailtéarnacha ag táthaithe neamhchóireáilte. Déanann faghartha ag teocht tairiseach de 580 ° C ± 10 ° C an laitíse miotail a ailíniú, ag cothabháil an chruas idéalach laistigh den raon HRC22-26, ag cinntiú cobhsaíocht oibriúcháin fhadtéarmach.

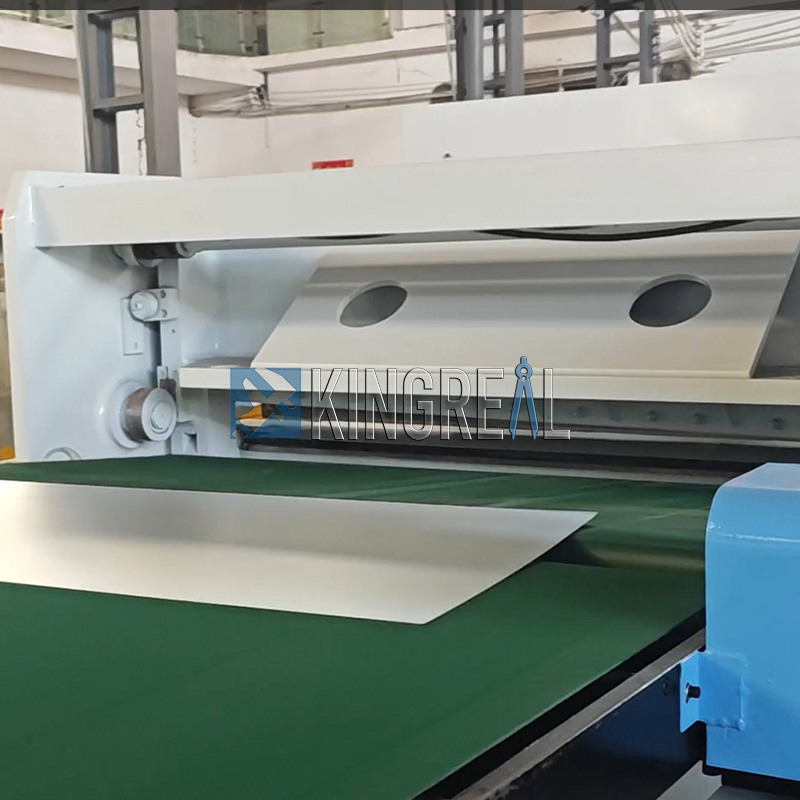

Searing ardéifeachtúlachta le haghaidh tomhsaire solais gearrtha go líne fad
Baineann córas hiodrálach paitinnithe in éineacht le dearadh ceannródaíoch optamaithe amach ráta lomadh ardluais de 25 ciorcal in aghaidh an nóiméid. Tá saol seirbhíse ag na lanna speisialta cóimhiotail trí huaire níos mó ná gnáthábhair, agus cothrom le 0.02mm/m nó níos lú. Léirigh iarratais phraiticiúla go méadaíonn an teicneolaíocht seo aschur aon-aistrithe faoi 45% agus ag an am céanna ídiú fuinnimh a laghdú 15%. Laghdaíonn córas bealaithe uathoibríoch roghnach caitheamh uirlisí a thuilleadh.
