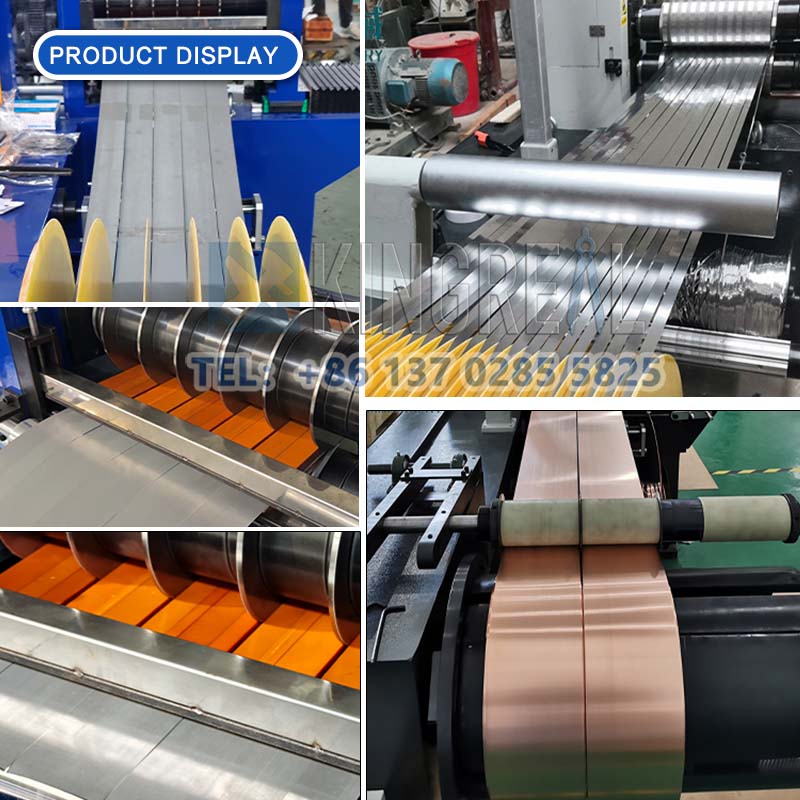

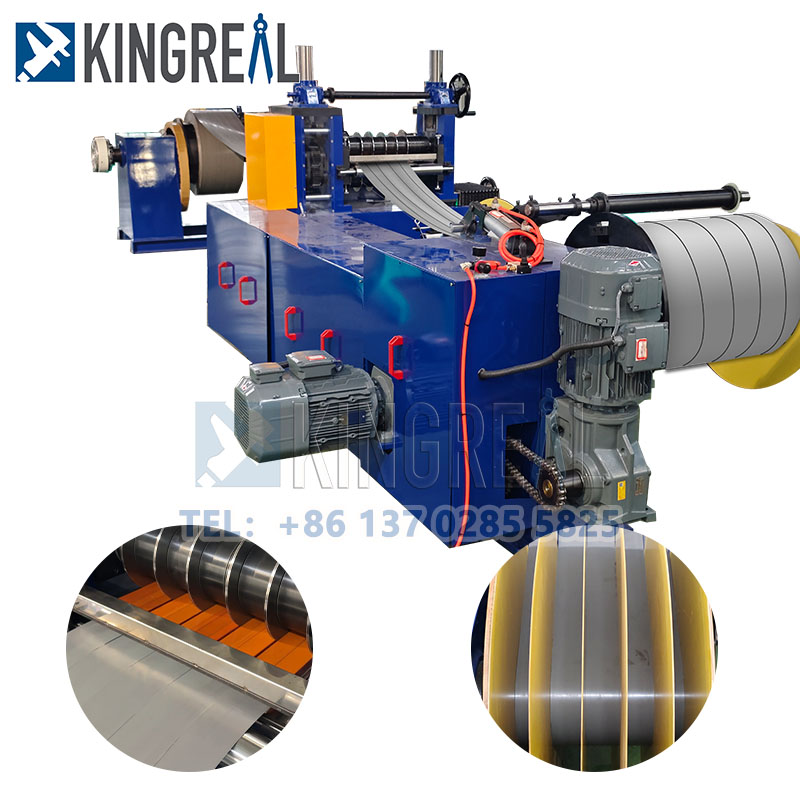

Tairgeann Slitter Cruach Kingreal ameaisín slitting corna simplído chustaiméirí a bhfuil buiséad níos ísle acu. Baintear úsáid as an líne shleamhnaithe chorna shimplí seo go príomha chun cornaí leathana a scoilt isteach i stiallacha cúnga atá curtha in oiriúint do riachtanais an chustaiméara agus ansin iad a athsheoladh chuig an líne táirgthe.

Tá an meaisín slitting corna simplí seo deartha chun freastal ar riachtanais na gcustaiméirí a bhfuil riachtanais beachtais agus leithead níos ísle acu. Tairgeann Slitter Cruach Kingreal leagan simplithe den líne shleamhnaithe corna simplí freisin. Laghdaíonn an meaisín slitting corna simplí seo riachtanais trealaimh agus fós ag comhlíonadh riachtanais líne shleamhnaithe corna simplí.

Is féidir leis an meaisín slitting corna simplí agus an meaisín caighdeánach miotail a phróiseáil éagsúlacht ábhar miotail, lena n-áirítear cruach charbóin fuar-rollta agus te, cruach sileacain, stáinphláta, cruach dhosmálta, agus ábhair bhrataithe, srl.

Sreabhadh oibre de mheaisín slitting corna simplí

Corna luchtaithe → Decoiling → Pinching → Searing → Lúbáil → Treoir → Sliting → Scrap a ath -athsheoladh → Lúbáil → Teannas → Athghairm → Cornaí a Dhíluchtú

Paraiméadair de líne shleamhnaithe corna simplí

Múnla	Tiús Ábhar (MM)	Leithead Ábhar (mm)	Líon na stiallacha	Luas	Meáchan coil	Abair
Múnla 1	0.1-1	80-350	8-30	50-100	3	Is féidir paraiméadair theicniúla agus cumraíocht trealaimh a chinneadh de réir riachtanais na gcustaiméirí
Múnla 2	0.2-2	80-350	6-30	50-150	3
Múnla 3	0.2-2	80-450	6-30	50-150	5
Múnla 4	0.2-2	80-650	6-30	50-150	7
Múnla 5	0.2-2	80-800	6-30	50-150	7
Múnla 6	0.1-1	500-1300	12-30	50-200	7/15
Múnla 7	0.3-2	500-1600	12-30	50-200	7/15
Múnla 8	0.3-3	500-1600	8-30	50-180	15
Múnla 9	0.3-3	900-1800	8-30	50-180	20
Múnla 10	1-4	900-1600	6-30	50-120	20
Múnla 11	1-6	900-1600	6-30	30-80	30
Múnla 12	2-12	900-1600	5-30	20-50	30

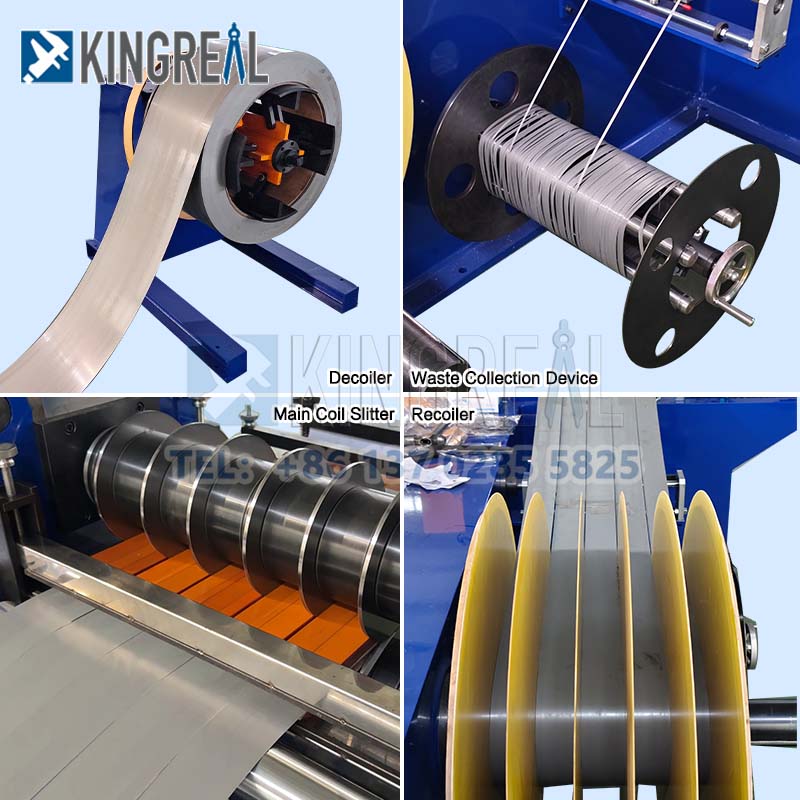

Príomh -chomhpháirteanna de líne slitting corna simplí

a. Tralaí luchtaithe corna hiodrálacha le haghaidh meaisín slitting corna simplí

1. Príomh -chomhpháirteanna: Struchtúr cruach táthaithe, rothaí ag gluaiseacht, ceithre cholún treorach, seafta tiomána, etc.

2. Ualach uasta: 10 tonna, 1.1 kw mótair pinwheel cycloidal, luas taistil 6 m/min.

3. Tiomáint hiodrálach: Is féidir le cornaí a ardú faoi 10 tonna suas agus síos, le stróc uasta de 500 mm. Sorcóir hiodrálacha: FA-φ125 mm (tacar amháin).

b. Decoiler hiodrálacha le haghaidh líne shleamhnaithe corna simplí

1) Príomh-chomhpháirteanna: Struchtúr cruach táthaithe, ceithre lanna droimneach, bonn sleamhnáin múnlaithe dinge, mandrel, plátaí taobh, imthacaí, suíochán imthacaí, coscán diosca neomatach, etc.

2) raon leathnaithe agus tarraingt siar: φ460 mm go φ520 mm × 850 mm.

3) Ualach uasta: 10 tonna.

4) tiomáint hiodrálach: Déanann sorcóirí hiodrálacha brúite leathnú agus tarraingt siar; Sorcóirí hiodrálacha: FA-φ200 mm (1 tacar)

5) Cumhacht Mótair: 4.0 KW Cycloidal Pinwheel Motor + Inverter, Beatha faoi thiomáint an tslabhra

6) Brúigh sorcóir: 1.1 KW Cycloidal Pinwheel Motor

c. Lámh tacaíochta hiodrálacha le haghaidh meaisín slitting corna simplí

Cuspóir: Tacaíonn sé leis an bpríomh -lámh decoiler agus méadaíonn sé táimhe rothlach an spól.

Struchtúr aon lámh, ardaitheoirí sorcóra hiodrálacha agus ísliú.

Le linn scaoileadh, ardaíonn an lámh tacaíochta chun tacú leis an lámh decoiler; Le linn luchtaithe, téann an lámh tacaíochta.

d. Peeler, brúigh sorcóir, lomadh hiodrálach le haghaidh líne slitting corna simplí

Príomhstruchtúr: Pláta cruach táthaithe

Brúigh sorcóir: φ250 × 1050mm, feadán gan uaim, sciath rubair polúireatán, mótair thraidisiúnta 18.5kw le tiomáint minicíochta athraitheach

Lomadh hiodrálach: fráma pláta cruach táthaithe, bonn lann cruach theilgthe

Cutter: lann ceithre thaobh, ábhar: Cr12mov, cruas: 60 ± 1

Tiomáint hiodrálach: sorcóir hiodrálacha: FA-φ100mm, 2 thacar

E. Clais agus droichead lúbtha le haghaidh meaisín slitting corna simplí

Príomhstruchtúr: Pláta cruach táthaithe

Tiomáint hiodrálacha: Ca-φ80mm, 1 tacar sorcóirí hiodrálacha rialaíonn ardú droichid agus ísliú

f. Treoracha Taobh Lámhleabhar le haghaidh Líne Sliting Corna Simplí

1. Príomh -chomhpháirteanna: Pláta cruach, cóimeáil sorcóir brúigh, roth rubair polúireatán, roth láimhe scriú, coigeartú leictreach, etc.

2. Rollóirí Treorach Taobh: Ábhar: CR12MOV, ardteocht múchta agus tempered, HRC 580-620, 2 rollóir ar gach taobh

g. Meaisín slitting le haghaidh líne slitting corna simplí

1. Príomh -chomhpháirteanna: Struchtúr pláta cruach, bonn teilgthe, giarbhosca sioncronach, meicníocht ardaithe, cúpláil clutch, comhpháirt uilíoch, etc.

2. Seafta cutter: 40CR, φ140 x 1050mm, T-sliotán 28mm, múchadh meánmhinicíochta agus faghartha, talamh, cóireáil chrua, doimhneacht sliotán 16mm.

3. Trastomhas seachtrach cutter: φ280mm (Ceannaitheoir curtha ar fáil)

4. Modh Socraithe: Glasáil Cutter le cnónna

5.

6. Bogann painéil taobh leictreach, ardaitheoir seafta cutter agus leictreachas níos ísle go sioncronach go sioncronach

7. Mótar slitting: 45kw AC Motor + Inverter

h. Winder scrap ar leithligh le haghaidh meaisín slitting corna simplí

Príomh -chomhpháirteanna: Struchtúr pláta cruach táthaithe, rollóirí treorach

Winder scrap dhá thaobh, meicníocht teileascópach, urscaoileadh uathoibríoch, tiomáint mótair AC + inverter tiomáint

i. Clais agus droichead lúbtha le haghaidh líne shleamhnaithe corna simplí

Príomhfhráma: Struchtúr pláta cruach táthaithe

Tiomáint hiodrálach: Rialuithe sorcóra hiodrálacha ardaitheoir droichid agus níos ísle: CA-φ80mm (1 tacar)

j. Stáisiún teannas pláta le haghaidh meaisín slitting corna simplí

Príomhstruchtúr: Pláta cruach, sorcóir scartha, rubar PU

Pad teannas: brataithe le hola

Sorcóir: φ500mm, PU Rubber-brataithe

Tiomáint hiodrálach: rialaíonn sé ardú agus ísliú an phláta; Sorcóir hiodrálacha: FA-φ100mm (2 thacar)

k. Coiler hiodrálach, ejector hiodrálach le haghaidh líne shleamhnaithe corna simplí

Príomh-chomhpháirteanna: Struchtúr cruach táthaithe, ceithre phláta cruach, bonn sleamhnáin múnlaithe dinge, mandrel, plátaí taobh, imthacaí, bloic imthacaí, sorcóir hiodrálach brúite, reducer giarbhosca, ejector hiodrálach, coscán neomatach, etc.

Raon trastomhas neamhbhaill: φ480mm go φ508mm × 850mm

Sorcóir hiodrálach brú-tharraingt: FA-φ150mm

Cumas ualach uasta: 10 tonna

75kw AC Motor + Inverter

Ø80mm lámh phreasa, ardaitheoir hiodrálach

l. Lámh tacaíochta hiodrálacha le haghaidh meaisín slitting corna simplí

Cuspóir: Tacaíonn sé leis an bpríomh -lámh coiler agus méadaíonn sé táimhe rothlach an choileáin.

Struchtúr aon-lámh, ardaitheoir hiodrálach

Le linn an chuilte, téann an lámh tacaíochta aníos chun tacú leis an lámh coiler; Le linn díluchtaithe, ardaíonn an lámh tacaíochta síos.

m. Cart díluchtaithe hiodrálacha le haghaidh líne shleamhnaithe corna simplí

1) Príomh -chomhpháirteanna: Struchtúr cruach táthaithe, rothaí taistil, ceithre cholún treorach, seafta tiomána, etc.

2) Cumas ualach uasta: 10 tonna, 1.1kw mótair bioráin cycloidal, luas taistil: 6 m/min.

3) Tiomáint hiodrálach: in ann cornaí a ardú suas le 10 tonna, le stróc uasta de 500 mm. Sorcóir hiodrálacha: FA-φ125mm, tacar amháin.

Córas n.hydraulic le haghaidh meaisín slitting corna simplí

Príomh -chomhpháirteanna: Umar ola pláta cruach táthaithe 300 kg, comhlaí hiodrálacha éagsúla, agus boird chiorcaid ola.

Cumhacht tiomána hiodrálacha: Mótar E-aicme 11 kW, díláithriú 30 ml, gnáthbhrú: 70 kg/cm², brú uasta: 140 kg/cm².

o. Córas Rialaithe Leictreach le haghaidh líne shleamhnaithe corna simplí

1) Éascaíonn príomhchonsól rialaithe amháin agus dhá chaibinéad rialaithe cúnta luchtú corna agus díluchtú.

2) Soláthar cumhachta: trí chéim 380V ± 10%, 50Hz ± 1Hz

3) Príomh -chomhpháirteanna agus feidhmchláir: Is éard atá sa líne iomlán ná príomhchonsól rialaithe, consól rialaithe cúnta don decker, consól rialaithe cúnta don recoiler, agus comh -aireacht rialaithe leictreach. Baineann an líne shleamhnaithe corna simplí ar fad úsáid as rialú láraithe. Tá taispeáint dhigiteach, coigeartú luas ard agus íseal, beathú láimhe, slitting leanúnach, agus feidhmeanna aláraim locht ar an bpríomhchonsól rialaithe. Déantar na comhpháirteanna go léir a allmhairiú nó ó bhrandaí intíre aitheanta. Éascaíonn córas rialaithe scáileáin tadhaill suíomh agus coigeartú luas agus paraiméadair eile. Is féidir leis aistriú go héasca idir modhanna láimhe, neamhspleácha agus uathoibríocha, agus is féidir leis monatóireacht a dhéanamh ar stádas oibre gach comhpháirt ag am ar bith chun oibriú sábháilte agus éifeachtach a chinntiúLíne Sliting Coil Simplí.
